Ejemplos


Acotación de letras  (tipografía con las medidas para su construcción):

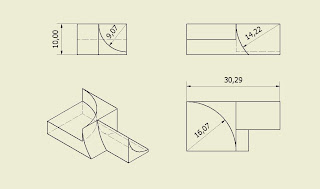

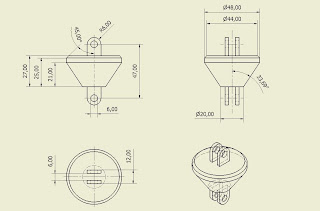

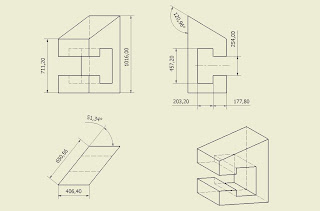

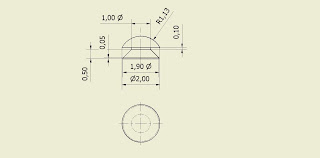

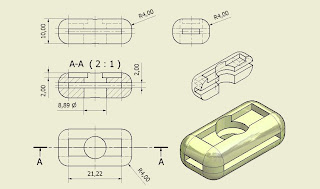

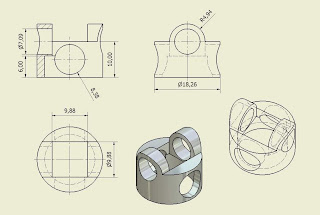

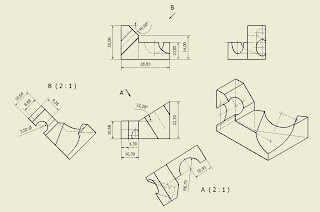

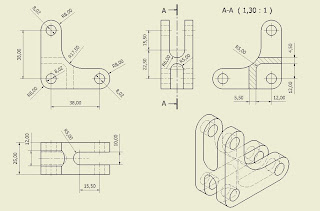

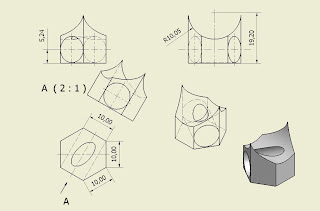

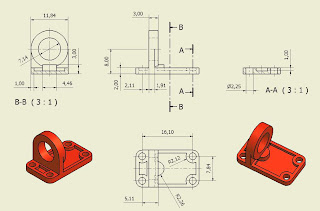

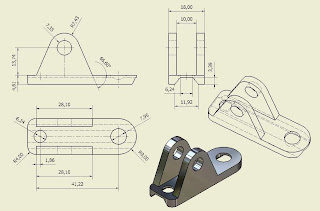

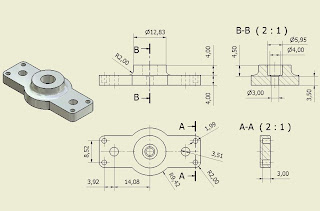

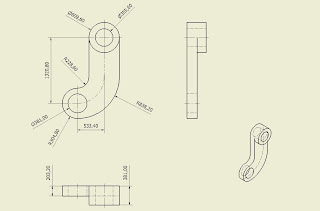

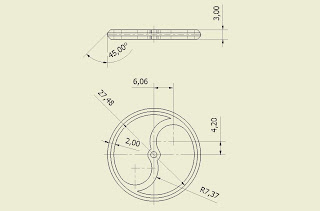

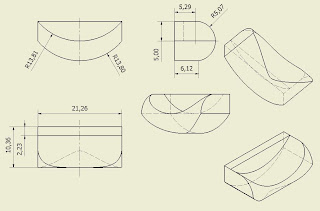

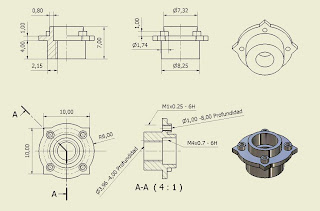

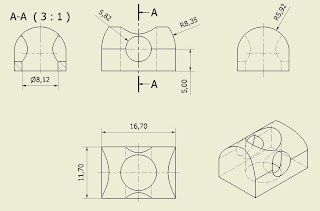

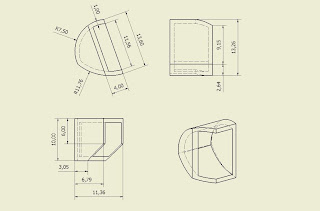

Acotación de piezas diversas:

Frascos, botellas, jarros, recipientes varios:







---------------------------------------------------------------



---------------------------

Para dibujar las cajas de los frascos:




---------------------------





Falta alguna cota y la esfera debe llevar el símbolo de diámetro y la denominación: ESF o ESFERA

La rosca del tapón lleva la designación:
M  14 x 2  6g.

Tenemos estos tipos:

M es de tipo métrica
14 x 2 significa 14 mm de diámetro exterior por un paso de 2  mm
6g es la tolerancia, en este caso de mucha holgura:


Hay otras  de tipo Withworth , por ejemplo

 La rosca W 3/4 ’’- 10 equivale a una rosca Witworth normal de 3/4 pulg de diámetro exterior y 10 hilos por pulgada.



                                           -------------------------


    -------------------------



 -------------------------

    -------------------------


    -------------------------


    -------------------------









-------------------------

Tapón de cuadriláteros alabeados
    -------------------------

    -------------------------


    -------------------------


    -------------------------


---------------------------------






------------------------------------------------------------------------









------------------------------------------------

Llaveros:







---------------------------------------------

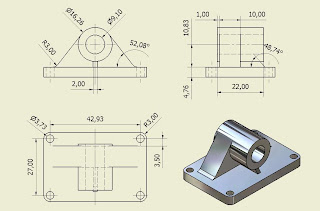

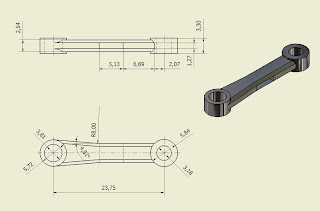

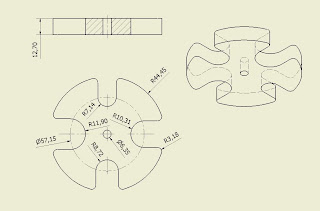

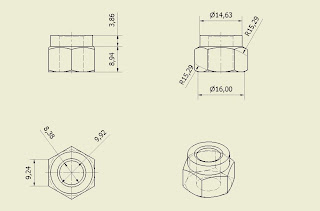

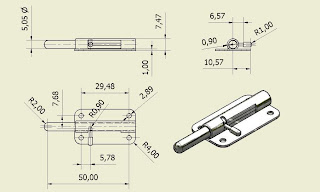

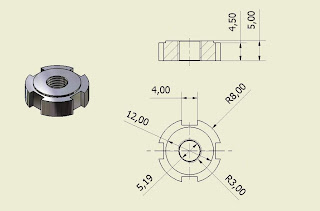

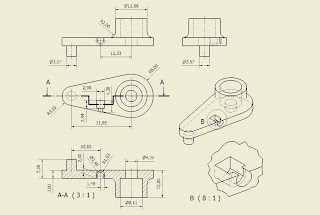

Piezas industriales y elementos mecánicos





























































































































































































------------------------------------------------------------------------

Ejemplos de normativa ASA (americana)   ANSI (desde 1970)
















Diseño gráfico. Primer curso. Sistemas de representación


Trabajos a presentar en la primera evaluación y fechas de entrega:

1  Diseño de tres letras mediante procedimientos de tangencias y enlaces. 3 de noviembre
2  Bocetos y croquis acotados según normativa UNE/ ISO  17 de noviembre
3  Vistas diédricas a escala, adecuación al entorno en el que se van a incorporar.   1 de diciembre
4  Perspectiva caballera del objeto o local donde van las letras, con la escala correspondiente  15 de diciembre
5  Perspectiva militar del objeto o local donde van las letras,  con la escala correspondiente  12 de  enero
6  Axonometría de una de las letras, con la correspondiente escala de reducción  19 de Enero

El día 26 de enero se recogerán todos los trabajos


Trabajos a entregar de la segunda evaluación  y fechas de entrega:

1 Diseño de un recipiente y de la caja que lo contiene. (Puede ser, por ejemplo, un frasco de colonia, o una botella de whisky o de vino, un frasco de un medicamento, de un champú, etc., todos con sus cajas respectivas). Bocetos de distintos diseños.
2 Vistas en diédrico del frasco: planta, alzado y perfil. Preferentemente con vistas auxiliares y vistas de detalle. Se requiere que al menos una vista tenga un corte de cuadrante, además de otros cortes y secciones en distintos detalles del objeto. 2 de marzo
3 Acotación normalizada de sus proyecciones, indicando la escala de las mismas.  16 de marzo
4 Perspectiva militar del frasco o recipiente.  23 de marzo
5 Perspectiva caballera del frasco.  6 de abril
6 Desarrollo de la caja.  13 de abril
7 Perspectiva axonométrica del tapón.  20 de abril
8 Perspectiva cónica de cualquier elemento del diseño, como puede ser la caja, el recipiente, el tapón, un detalle del tapón, varios objetos, etc. 4 de mayo

El día 11 de mayo se recogerán todos los trabajos.



Valoración:
Se valorará la complejidad del diseño, el estudio geométrico de las tangencias, la colocación óptima de las cotas y adecuada a la normativa, la representación detallada de los elementos, la limpieza de las láminas, la precisión en el trazado con la ejecución adecuada de las paralelas, perpendiculares y arcos de circunferencia. Se valorará además la optimización de los recursos geométricos mediante los pasos y simplicidad adecuada. La ejecución adecuada de los métodos para la construcción de las distintas perspectivas.

Materiales:
Las láminas deberán ir en formato DIN A3 o DIN A4, indistintamente.  El trazado de las líneas deberá ser hecho con grafito HB mediante un portaminas.  El compás utilizado debe tener bigotera para hacer los arcos precisos,   las líneas de la ejecución del dibujo para la construcción no se deben borrar,  deben quedar en un tono más sutil.  Para hacer las paralelas y perpendiculares así como las líneas con distintos ángulos, se debe utilizar a la escuadra y el cartabón, ambos sin bisel.  Además se hará uso de una regla milimetrada.


Fechas:
EVALUACION ORDINARIA: (el 11 de mayo es el último de actividades docentes)
EVALUACIÓN  PARCIAL 1ª: 31 de enero a las 17 horas GRÁFICO y a las 19 INTERIORES.
Días siguientes: consultas  en horas de clase.
EXÁMENES ORDINARIOS: del 14  al 31 de mayo, ambos incluidos. 26 de MAYO a las 10 en esta materia.
EXÁMENES EXTRAORDINARIOS: 22 de JUNIO a las 10 en esta materia.


EVALUACIÓN Y PUBLICIDAD DE LAS NOTAS: 1 de junio a las 10 horas GRÁFICO y a las 12 INTERIORES. Los 2 días siguientes revisión de calificaciones en horas de clase.
